Respuesta rápida: La fuente de alimentación XingXiu DSP400L-0304 convierte la entrada de corriente alterna en dos canales de salida de corriente continua regulada: 3.8 V CC y 2.8 V CC. Tiene una potencia de salida nominal de 307 W y está diseñada para sistemas de visualización LED compatibles y equipos electrónicos industriales.

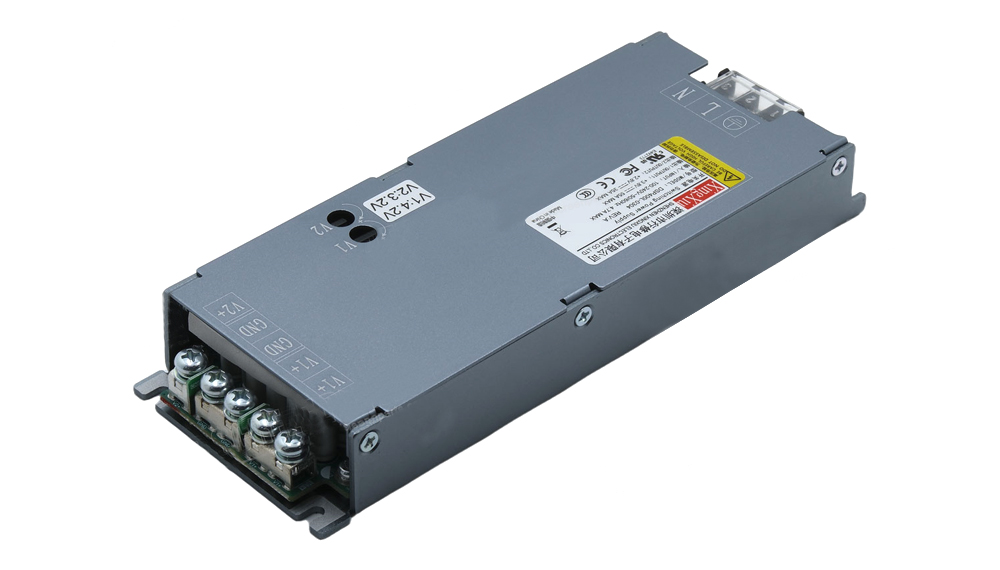

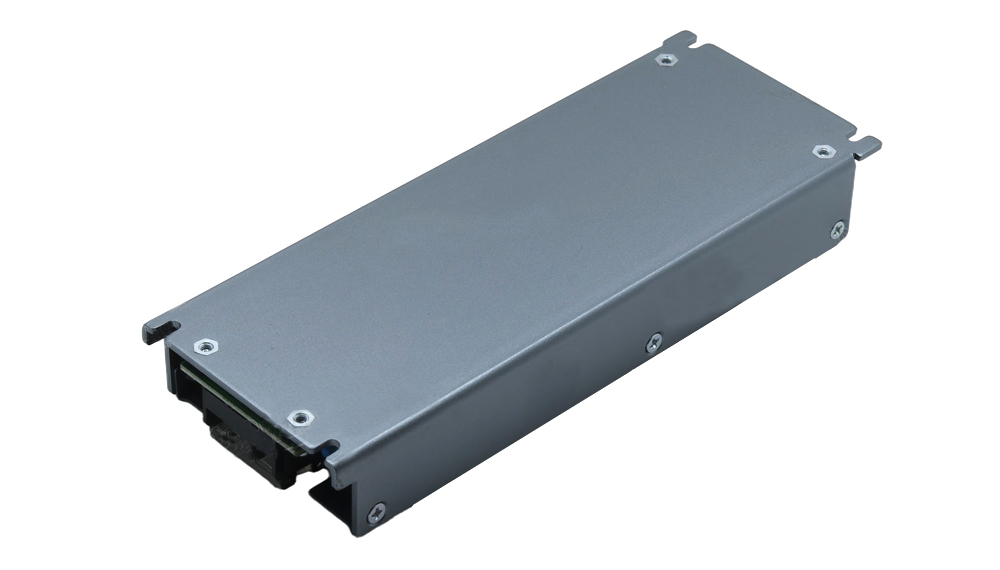

Descripción general de la fuente de alimentación XingXiu DSP400L-0304
El DSP400L-0304 utiliza una topología de conversión LLC con control preciso y aislamiento de entrada a salida. Su amplio rango de entrada de 90-264 VCA admite instalaciones comunes de 100-240 VCA, mientras que las salidas duales de bajo voltaje sirven para equipos diseñados específicamente para rieles de 3.8 V y 2.8 V.
Este producto no es un reemplazo universal para una fuente de alimentación LED estándar de 5 V. Antes de realizar el pedido o la instalación, verifique los voltajes requeridos, la disposición de los conectores, la potencia necesaria, el espacio de montaje y las condiciones de refrigeración.
Especificaciones clave
| Fabricante/modelo | XingXiu DSP400L-0304 |
|---|---|
| Rango de voltaje de entrada | 90-264VAC |
| Rango de entrada normal | 100-240VAC |
| Frecuencia de entrada | 47-63Hz |
| Corriente de entrada máxima | 4.7 A máximo a 100 VCA |
| Corriente de arranque en frío | Menos de 60 A a 230 V |
| Canales de salida de CC | 3.8VDC y 2.8VDC |
| Potencia de salida normal | 307 W |
| Eficiencia típica | 85% a 230 VCA, carga completa |
| El factor de potencia | Mayor que 0.95 a 230 VCA |
| La corriente de fuga | Menos de 1 mA con entrada de 230 VCA |
| Fusible de entrada | T6.3AL / 250 VCA |
| método de enfriamiento | refrigeración por ventilación |
| Dimensiones | 180 x 68 x 26 mm |
| Certificaciones enumeradas | CE, UL, FCC, CB |
Los valores eléctricos indicados anteriormente se basan en las especificaciones del producto suministrado. Confirme las especificaciones y los requisitos del sistema vigentes antes de la instalación.
Aplicaciones Típicas
- Gabinetes de visualización LED y equipos de control compatibles
- Sistemas electrónicos y de visualización de iluminación
- Equipos de vigilancia y comunicaciones de seguridad
- Equipos eléctricos industriales que requieren rieles de 3.8 V CC y 2.8 V CC.
Notas de compatibilidad e instalación
- Verifique que el equipo requiera salidas de 3.8 V CC y de 2.8 V CC.
- Confirme la carga total, la configuración de pines del conector, la polaridad, las dimensiones de montaje y el flujo de aire.
- Desconecte la alimentación eléctrica antes de cablear o realizar cualquier mantenimiento en la unidad.
- Utilice una conexión a tierra de protección y mantenga despejadas las vías de ventilación.
- La instalación y las pruebas deben ser realizadas por un técnico cualificado.
¿Necesitas ayuda para comprobar la compatibilidad? Contacta con nuestro equipo de producto. con el modelo de gabinete LED, rieles de salida necesarios, detalles del conector e información de carga.
Descargue la especificación del DSP400L-0304.
Descargue las especificaciones de la fuente de alimentación LED XingXiu DSP400L-0304 (PDF)..
Preguntas frecuentes
¿Cuáles son los voltajes de salida del DSP400L-0304?
Proporciona dos canales de salida de CC: 3.8 V CC y 2.8 V CC. Los equipos conectados deben estar diseñados para funcionar con estos voltajes.
¿Qué voltaje de entrada acepta el DSP400L-0304?
El rango de entrada especificado es de 90-264 VCA a 47-63 Hz. El rango de entrada de funcionamiento normal es de 100-240 VCA.
¿Cuál es la potencia de salida nominal?
La potencia de salida nominal indicada es de 307 W. Confirme siempre la carga real y la distribución de salida requerida antes de la instalación.
¿Puede la fuente de alimentación XingXiu DSP400L-0304 reemplazar una unidad estándar de 5V?
No es un reemplazo universal directo. El DSP400L-0304 proporciona salidas de 3.8 V CC y 2.8 V CC, por lo que se debe verificar la compatibilidad de voltaje, conector, asignación de pines, alimentación y mecánica.
¿Cuáles son las dimensiones de la fuente de alimentación?
La carcasa mide 180 x 68 x 26 mm. Deje espacio adicional para los conectores, el radio de curvatura del cable, el montaje y la ventilación.
