Fuente de alimentación para videowall LED MNL400PC5S de 400 W
El Rong-Electric El MNL400PC5S proporciona +5 V CC para aplicaciones de pantallas LED con un rango de corriente de salida documentado de 0 a 80 A. Su especificación V1.0 del fabricante, con fecha del 7 de septiembre de 2017, incluye protección contra subtensión de entrada, limitación de corriente de salida y protección contra cortocircuitos. El documento original y las fotos del producto están disponibles a continuación.
Al seleccionar la fuente de alimentación, utilice la designación completa PC5S. Lea el valor de eficiencia junto con la tensión de entrada, la carga y la temperatura indicadas.
ESPECIFICACIONES TÉCNICAS
| Parámetro | Especificación |
|---|---|
| Potencia de salida | 400 W |
| Salida DC | +5.0 V; 0–80 A |
| Rango de voltaje de salida | 4.9-5.1 V CC |
| Entrada de CA nominal | 100–240 Vca |
| Rango de entrada de CA de funcionamiento | 90–264 Vca |
| Frecuencia de entrada | 47-63 XNUMX Hz |
| Corriente de entrada máxima | ≤6.0 A |
| Eficiencia | ≥90% a 220 V CA, carga completa, temperatura ambiente |
| El factor de potencia | ≥0.95 a plena carga |
| Exactitud de regulación | ± 2% |
| Ondulación y ruido | ≤200 mVp-p |
| Temperatura de funcionamiento | De -30 a +50 °C en la tabla ambiental; siga las instrucciones para la reducción de temperatura. |
| Condición térmica adicional | Para carga completa a +50 a +60 °C, el PDF requiere un contacto estrecho con una placa disipadora de calor de 200 × 300 × 3 mm. |
| Enfriamiento | refrigeración por ventilación |
Planificación de carga y temperatura
Verifique la tensión y la carga requeridas del gabinete LED comparándolas con la clasificación de 5 V y 80 A. El fabricante distingue entre la temperatura de funcionamiento normal y la condición adicional de disipación de calor a plena carga, entre +50 y +60 °C. No considere esta última como una clasificación de temperatura a plena carga sin condiciones.
Mantenga la ventilación y siga las curvas de reducción de tensión de entrada y temperatura. Para un reemplazo, verifique que el sufijo MNL400PC5S, la disposición de los terminales y el plano de montaje coincidan con la unidad existente.

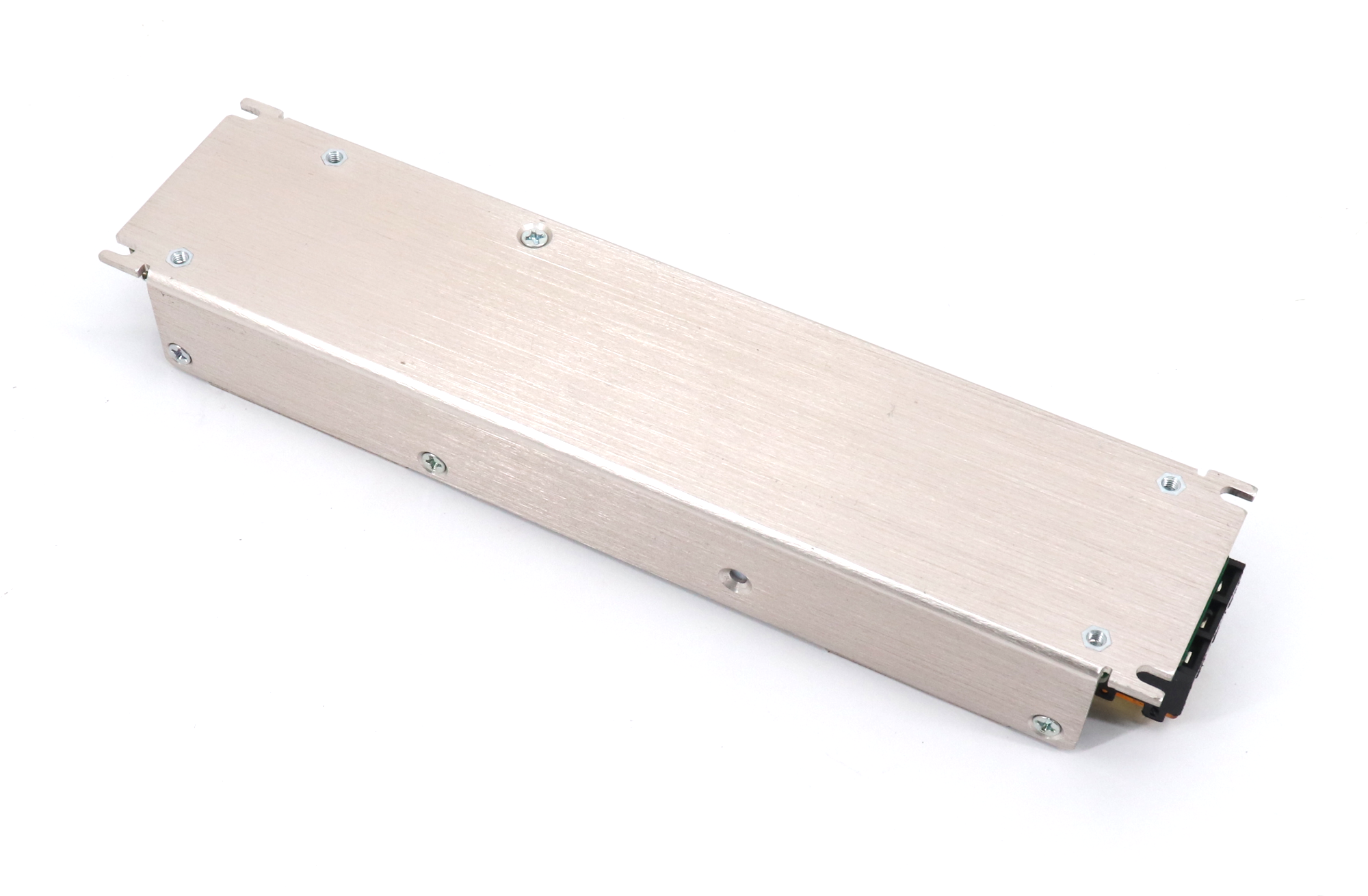

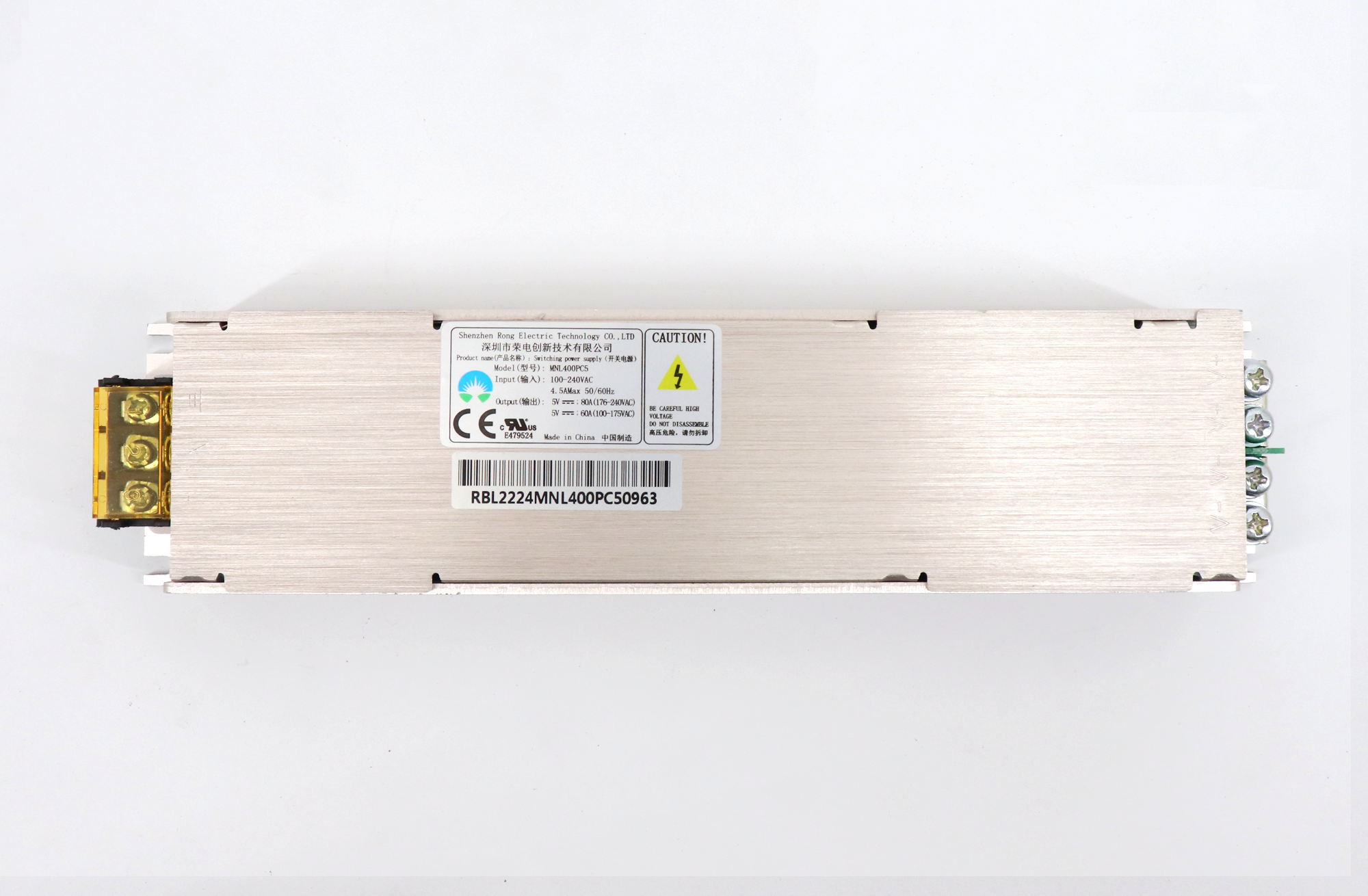

Imágenes del producto

Descargar especificaciones
Preguntas frecuentes
1. What is the MNL400PC5S output rating?
La especificación adjunta indica +5 V CC, 0–80 A y 400 W. Su rango de voltaje de salida es de 4.9–5.1 V CC.
2. What AC input range does it support?
La tensión de entrada nominal es de 100 a 240 V CA, con un rango de funcionamiento de 90 a 264 V CA a 47-63 Hz.
3. ¿Bajo qué condiciones se especifica una eficiencia del 90%?
El fabricante especifica una eficiencia mínima del 90 % a 220 V CA, a plena carga y a temperatura ambiente. La eficiencia varía según las condiciones de funcionamiento.
4. Can it operate at full load above 50°C?
El PDF indica que el uso a plena carga a temperaturas entre +50 y +60 °C requiere un contacto estrecho con una placa disipadora de calor de 200 × 300 × 3 mm. Siga sus curvas de reducción de potencia y las condiciones de instalación.
5. Where is the MNL400PC5S datasheet?
El archivo PDF original que se puede descargar arriba contiene las especificaciones eléctricas, la guía térmica, el dibujo mecánico y la información sobre los conectores.
